12G-SDI录像机CYSX-12在手术录像中的应用_深圳春源丽影电子科技有限公司

一、手术影像专业级录制

专为4K/60Hz 超清术野记录设计，支持 12G-SDI/HDMI 2.0 双模输入，兼容腹腔镜、内窥镜、监护仪等医疗设备原生信号，原生录制 4096×2160P60，无损保留组织细节与器械操作轨迹。

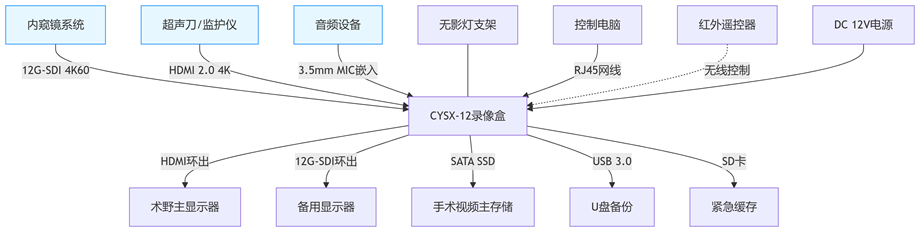

二、拓扑图详解

1. 输入信号源（术野采集）

内窥镜系统通过 12G-SDI 接口输入原生 4K60 信号，超低延迟≤0.1 帧；超声刀 / 监护仪经 HDMI 2.0 输入实时影像与生命体征，分辨率达 4096×2160P60；音频设备（需固件升级）利用 3.5mm MIC 接口嵌入术者指令与设备报警音。

2. 输出与监看

CYSX-12 录像盒通过 HDMI 环出术野画面至主显示器，供术者实时操作参考；同时以 12G-SDI 环出信号至备用显示器，适用于护士站或教学屏幕，抗干扰性能更强。

3. 三级存储方案

主存储采用 SATA 固态硬盘，推荐 2TB 容量，可支持 80Mbps 高码流录制；实时备份通过 USB 3.0 U 盘实现，兼容 exFAT/NTFS 格式，突破单文件限制；应急缓存依靠 SD 卡，突发断电时自动保存最后 5 分钟视频。

4. 手术室专属部署

在无菌区适配方面，设备通过支架悬吊于无影灯架，避开无菌台，可通过 WEB 控制（电脑端浏览器访问 IP）或红外遥控实现零接触操作；供电采用 DC 12V/3A 医疗级电源，支持 0℃~50℃宽温环境。

5. 扩展功能

网口支持升级后 RTMP 推流至示教室，满足远程协作需求；术中可一键无损截图保存为 JPEG 格式，标记关键操作帧；还支持分段录制，按手术阶段自动生成独立视频文件，如 “胆囊切除 - 分离阶段” 。

关键医疗优势

该方案凭借 12G-SDI 抗电磁干扰特性，确保内窥镜画面无撕裂，保障信号完整性；三级存储配合断电保护功能，SATA 硬盘在异常时自动休眠，提供可靠应急保障；分段录制功能便于教学整合，提升病例管理效率。

三、五大核心医疗价值

1.真 4K 无损录制：采用 Xilinx FPGA 芯片 + 自研优化算法，还原真实色彩与组织层次，支持H.265 编码降低存储压力。

2.医学影像增强：独有色彩调节功能（亮度 / 对比度 / 饱和度），消除术野反光，突出血管与病灶。

3.手术全流程管控：支持分段录制，可按手术阶段分割视频（如切口 / 缝合）；具备循环覆盖 + 定时录制功能，连台手术自动管理存储，避免中断。

4.无菌环境适配：支持远程 WEB 控制 / 串口指令，实现术中医护零接触操作；预留支架孔位，可悬吊于无影灯架，避开无菌区。

5.医疗安全双保险：采用SATA 固态硬盘 + 双备份（U 盘 / SD 卡同步录制），断电自动保护文件；音频嵌入升级后，可同步录制监护仪报警音与术者指令。

四、行业痛点解决方案

针对临床需求，该设备通过 12G-SDI 超低延时传输（≤0.1 帧）解决 4K 信号延迟卡顿问题；以 80Mbps 高码流支持 + 循环覆盖应对长时间手术存储中断；术中一键无损截图（JPEG 格式）简化教学素材提取；向下兼容 1080i/PAL/NTSC 制式，提升老设备兼容性。

五、手术室集成方案

输入方面，12G-SDI 直连内窥镜系统，HDMI 采集监护仪画面；输出时，环出信号至术野显示器，HDMI 状态监视屏实时反馈；存储采用 2TB SATA 固态硬盘（单台手术 4K 视频≈120GB）；升级后支持RTMP 推流，可直播至示教室或远程会诊平台。

六、技术保障

设备具备医疗级宽温设计（0℃~50℃），适应手术室环境；提供 20-80Mbps 四档码率灵活切换，平衡画质与存储效率；标配抗干扰支架与收纳箱，便捷转运消毒。

总结：以 4K 无损录制为核心，深度融合手术流程需求 —— 从影像优化、无菌操控到安全存储，为精准医疗提供全链路高清记录方案。
